[原创] 使用EUDC开发图形批处理的教程

defanive

第三方工具EUDC下载地址
http://www.bathome.net/thread-13358-1-1.html

开启EUDC后可以使用echo显示出图片，大大增强批处理的图形显示效果和效率
2L将以旋转的风车为范例，显示如何使用EUDC进行图形批处理的开发

开发需要使用的工具EUDCEdit.exe与CharMap.exe系统自带，在C:\Windows\System32目录下
部分精简系统可能会没有这两个文件，因此将这两个文件打包上传
http://pan.baidu.com/share/link?shareid=3837075841&uk=1124163200

defanive

准备工作：第一次进行EUDC开发前需要做的准备
下载EUDC
将C:\Windows\Fonts\文件夹中的EUDC.TTE与EUDC.EUF复制一份，保存好备用
新建一个“!删除前请运行.bat”，并写入如下代码

@echo off
EUDC 0
reg add "HKCU\EUDC\936" /f /v "SystemDefaultEUDCFont" /d "EUDC.TTE" >nul
EUDC 1
复制代码

以上工作只需完成一次即可

本次将以制作旋转的风车为范例

第一步：工程准备
建立文件夹Fan，作为本次批处理的工作文件夹，将所有资料都放于此
将EUDC.TTE与EUDC.EUF复制进来，并同时更名为Fan.TTE与Fan.EUF
将EUDC.exe复制进来
新建批处理Fan.bat，并写入如下代码

@echo off
EUDC 0
reg add "HKCU\EUDC\936" /f /v "SystemDefaultEUDCFont" /d "%~dp0Fan.TTE" >nul
EUDC 1
复制代码

运行Fan.bat

第二步：制作图形
开始->运行->eudcedit，打开了TrueType专用造字程序

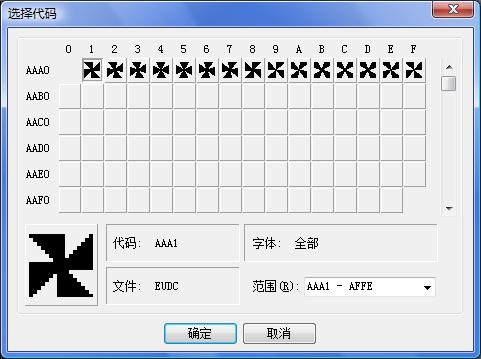

在选择代码框里面选择代码AAA1，按确定进入到编辑界面
在编辑界面中画出风车的形状（注意，造字工具提供的是64x64的画布，但在CMD中会缩小成16x16的大小，因此画的时候请使用4x4为一个格子绘画）
按快捷键Ctrl+S保存字符
按Ctrl+O再次打开选择代码的页面，可以看到字符已经画了出来，选择一个新的代码，继续画完风车整个旋转的动画


第三步：复制图形

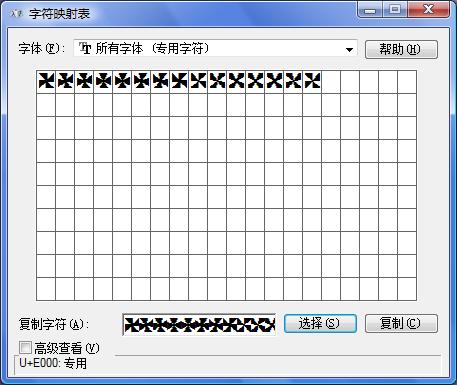

开始->运行->charmap，打开了字符映射表
字体一栏中选择“所有字体（专用字符）”，即可见到我们绘制的字符
双击字符即将字符添加到下面的文本框，添加完全部字符之后点击复制即把绘制的字符复制到了剪贴板


第四步：批处理开发
有了上面复制的图形，就可以开始批处理开发了
继续编辑Fan.bat，注意前几行代码须保留：

@echo off
EUDC 0
reg add "HKCU\EUDC\936" /f /v "SystemDefaultEUDCFont" /d "%~dp0Fan.TTE" >nul
EUDC 1
setlocal enabledelayedexpansion
title 风车 EUDC开发范例 Made By Defanive
set "frame=0"
set "fan="
echo.
set /p =a      风车<nul
:draw
set /p =!fan:~%frame%,1!<nul
set /a "frame=(frame+1)%%15"
ping -n 1 127.0.0.1 >nul
goto :draw
复制代码

运行批处理，可以看到风车在平滑的旋转
PS：代码在论坛显示可能有问题，若要看完整代码可以下载附件


第五步：打包发布
为了能让自己绘制的字符在其他人的电脑上显示出来，请务必确保第一步中的代码在批处理中最先执行
打包时必须的文件：EUDC.exe，X.TTE，!删除前请运行.bat
X.EUF可以不打包，有EUF文件就可以再次编辑绘制的字符，没有的话绘制好的字符只能显示而不能编辑（范例中打包了EUF文件）
用户若要删除批处理，请告知删除前运行“!删除前请运行.bat”

raymai97

怎么我按了save（ctrl+s），还是没有save到的呢，还会提示“是否储存"呢~

raymai97

还有”将C:\Windows\Fonts\文件夹中的EUDC.TTE与EUDC.EUF复制一份，保存好备用“是什么意思，我的C:\windows\fonts里面没有eudc.tte和eude.euf啊，是复制eudc压缩包自带的么？

defanive

回复 3# raymai97


    在用eudcedit之前有没有执行批处理？
或者试试 编辑->保存字符

defanive

回复 4# raymai97


    有的，直接进文件夹看不到，在CMD里面用copy命令可以复制出来

cjiabing

点评一下，建议完善。
准备工作：第一次进行EUDC开发前需要做的准备——是第一次使用eudc还是在本机上第一次使用？
下载EUDC
将C:\Windows\Fonts\文件夹中的EUDC.TTE与EUDC.EUF复制一份，保存好备用新建一个“!删除前请运行.bat”，并写入如下代码 ——好像我电脑里没有这东西，而且，备份有什么用？

第一步：工程准备
建立文件夹Fan，作为本次批处理的工作文件夹，将所有资料都放于此
将EUDC.TTE与EUDC.EUF复制进来，并同时更名为Fan.TTE与Fan.EUF——这个为什么要手工操作，为什么程序不自动完成？
第二步：制作图形
开始->运行->eudcedit，打开了TrueType专用造字程序——原来用的是造字程序，上次你说是画图，还得我屁颠的去画图，结果用了一点反应都没有。
第三步：复制图形
开始->运行->charmap，打开了字符映射表——好复杂，不过造字应该不是很难。
第四步：批处理开发
有了上面复制的图形，就可以开始批处理开发了
继续编辑Fan.bat，注意前几行代码须保留：

EUDC 0

reg add "HKCU\EUDC\936" /f /v "SystemDefaultEUDCFont" /d "%~dp0Fan.TTE" >nul

EUDC 1

——我感觉这个是关键，第一、你要说明这个具体什么意思，一个0一个1的；第二、你要说明怎么调用，用在哪个位置，要写出语法和帮助信息；第四、要说明其他缺点或者注意的问题。

后面的就不说了。谢谢defanive ，麻烦再具体地完善。

defanive

//是第一次使用eudc还是在本机上第一次使用？
在本机上第一次进行开发

//好像我电脑里没有这东西，而且，备份有什么用？
这应该都是有的，这两个文件是隐藏的，用CMD进去复制就能复制出来
备份的作用是，造字程序必须先有EUF和TTE文件才能开始编辑，所以如果EUF和TTE丢失了就没办法编辑了（而且使用编辑过的EUF和TTE的话要清空已经编辑的字符很麻烦）

//这个为什么要手工操作，为什么程序不自动完成？
这个跟程序无关的，只是将准备工作中备份的文件复制进去编辑而已，开发者才需要进行的步骤

//我感觉这个是关键，第一、你要说明这个具体什么意思，一个0一个1的；第二、你要说明怎么调用，用在哪个位置，要写出语法和帮助信息；第四、要说明其他缺点或者注意的问题。
这3行代码不需要理解什么意思也可以用，只需要将修改注册表那行的键值修改为TTE文件的路径就可以了
解释一下代码的话，那个键值是系统通用的键值，指向TTE文件的路径，修改了这个键值的话在下一次启动系统的EUDC显示才会生效
而EUDC这个第三方的作用就是，强制开启或关闭EUDC，参数0表示关闭EUDC，1表示开启
先关闭了EUDC之后，修改注册表，再开启就成功加载了我们的自定义字符文件

cjiabing

回复 8# defanive


    暂时看着，有空下决心了研究下。

cjiabing

好复杂啊！~我系统什么都没有，全部从网上重新下载了。但用到charmap“所有字体”就弹出错误。

defanive

回复 10# cjiabing


    什么系统？应该都有的吧，这些都是系统自带的。。。倒是charmap这个错误没有见过

raymai97

回复 11# defanive


HELP，真的没有啊~ 貌似你的电脑才有吧？

cjiabing

回复 11# defanive


    雨林木风的收藏版，反正都网上下载了，连造字程序都是自己下的。

@echo off

copy EUDC.TTE C:\Windows\Fonts
copy EUDC.EUF C:\Windows\Fonts
copy eudcedit.exe c:\windows\system32
copy charmap.exe c:\windows\system32
copy getuname.dll c:\windows\system32
::copy C:\Windows\Fonts\EUDC.TTE %~dp0
::copy C:\Windows\Fonts\EUDC.EUF %~dp0
复制代码

defanive

应该是每台电脑都有的，MSDN上面写了默认的键值指向的路径是C:\Windows\Fonts
如果不行的话，随便找一个TTE和EUF也可以

defanive

顶楼已上传EUDCEdit.exe与CharMap.exe

新装win7系统，发现C:\Windows\Fonts里面没有EUDC.TTE和EUDC.EUF
晚点再将这两个文件传上来，供没有的同学使用
